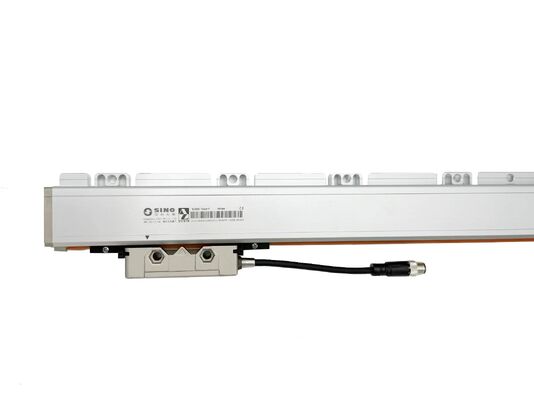

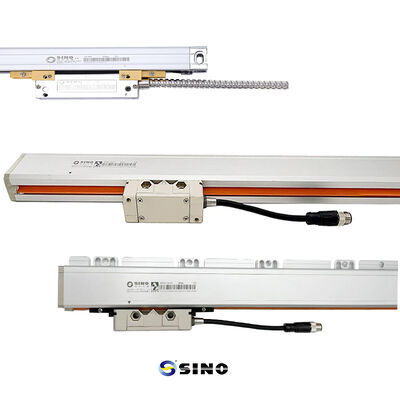

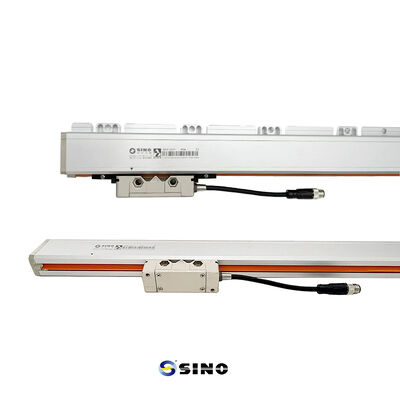

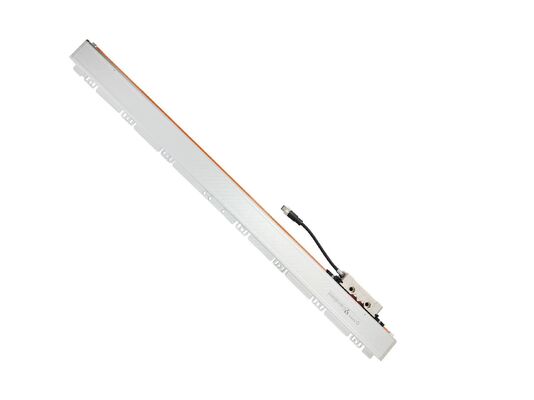

Υψηλής ακρίβειας απόλυτος γραμμικός κωδικοποιητής SINO NC600 για μηχανήματα CNC και εξοπλισμό αυτοματισμού

Απόλυτος Γραμμικός Κωδικοποιητής SINO NC600 Υψηλής Ακρίβειας για Μηχανές CNC & Εξοπλισμό Αυτοματισμού

Ο απόλυτος γραμμικός κωδικοποιητής NC600 είναι εξοπλισμένος με έναν γνήσιο μηχανισμό απόλυτης τοποθέτησης, επιτρέποντας την άμεση έξοδο θέσης κατά την ενεργοποίηση χωρίς να απαιτείται καμία λειτουργία αναφοράς (homing).

Κατάλληλος για γραμμικούς κινητήρες, εργαλειομηχανές CNC, αυτοματοποιημένες γραμμές παραγωγής, όργανα ακριβείας και συστήματα ελέγχου υψηλής ακρίβειας, αυτός ο κωδικοποιητής εγγυάται σταθερή και συνεπή απόδοση σε διάφορες βιομηχανικές εφαρμογές.

Αναπτυγμένη με ιδιόκτητη εσωτερική τεχνολογία, η σειρά NC600 διαθέτει σφραγισμένη αλουμινένια δομή και σχεδιασμό διπλής στρώσης στεγανοποίησης. Αυτή η στιβαρή κατασκευή προστατεύει αποτελεσματικά την κλίμακα και την κεφαλή ανάγνωσης από σκόνη, σωματίδια και υγρά κοπής, διασφαλίζοντας μακροχρόνια ανθεκτικότητα ακόμη και υπό σκληρές συνθήκες εργασίας.

Πιστοποιημένη Παγκοσμίως Ποιότητα:

Πιστοποίηση ISO, CE και RoHS για πλήρη διεθνή συμμόρφωση.
Ευρεία Συμβατότητα:

Πλήρεις προδιαγραφές και πολλαπλά πρωτόκολλα επικοινωνίας για ευρεία εφαρμογή.
30+ Χρόνια Εμπειρίας:

Δεκαετίες βιομηχανικής εμπειρίας που υποστηρίζουν σταθερή ανάπτυξη και συνεχή καινοτομία.
Ανεξάρτητη Καινοτομία:

Αυτο-αναπτυγμένη βασική τεχνολογία που παρέχει αξιόπιστες εγχώριες εναλλακτικές λύσεις σε εισαγόμενα βασικά εξαρτήματα.

Ο απόλυτος γραμμικός κωδικοποιητής NC600 έχει σχεδιαστεί για ένα ευρύ φάσμα εφαρμογών, όπως:

• Αυτοματοποιημένος εξοπλισμός
• Προηγμένα ρομποτικά συστήματα
• Συστήματα ελέγχου διεργασιών
• Όργανα ακριβείας επιστημονικών εφαρμογών
• Εργαλειομηχανές CNC όπως τόρνοι, φρέζες και μηχανές λείανσης
• Συσκευές μέτρησης υψηλής ακρίβειας που λειτουργούν σε σκληρά περιβάλλοντα, συμπεριλαμβανομένων κραδασμών, διακυμάνσεων θερμοκρασίας και μόλυνσης

Περιεχόμενα Συσκευασίας & Τεχνικές Προδιαγραφές
Τυπική Διαμόρφωση
Γραμμική Γυάλινη Κλίμακα: Σειρά NC600, τυπικό μήκος μέτρησης 140-3240 mm
Κεφαλή Ανάγνωσης: Μονάδα οπτικού αισθητήρα υψηλής ακρίβειας
Αξεσουάρ: Υλικά στερέωσης και καλώδια σύνδεσης
Παράμετροι Απόδοσης
Ανάλυση: 0.5 μm, 1 μm, 5 μm προαιρετικά για την κάλυψη διαφόρων απαιτήσεων εφαρμογής
Προσαρμογή: Διατίθενται προσαρμοσμένα μήκη μέτρησης (L0) από 100 mm έως 3000 mm
Οπτικό Σύστημα & Αρχή Κωδικοποίησης
Ο κωδικοποιητής υιοθετεί ένα οπτικό σύστημα σάρωσης υψηλής ανάλυσης. Καθώς η κεφαλή ανάγνωσης κινείται κατά μήκος της κλίμακας, ανιχνεύει τα μοτίβα διαβάθμισης και τα μετατρέπει σε ακριβή σήματα ανάδρασης θέσης.
Η κλίμακα χρησιμοποιεί προηγμένη οπτική κωδικοποίηση, κυρίως κώδικα Gray. Σε σύγκριση με τον φυσικό δυαδικό κώδικα, ο κώδικας Gray επιτρέπει μόνο ένα bit να αλλάζει μεταξύ γειτονικών θέσεων, γεγονός που μειώνει αποτελεσματικά τα σφάλματα ανάγνωσης σήματος κατά την κίνηση υψηλής ταχύτητας και βελτιώνει τη σταθερότητα του συστήματος.

Ανάλυση & Μηχανικός Σχεδιασμός
Ανάλυση & Ακρίβεια
Η ανάλυση ενός απόλυτου οπτικού κωδικοποιητή εξαρτάται από την πυκνότητα των διαβαθμίσεων στην κλίμακα. Λεπτότερες διαβαθμίσεις παρέχουν υψηλότερη ανάλυση και βελτιωμένη ακρίβεια τοποθέτησης. Η ανάλυση συνήθως εκφράζεται σε bits ή Counts Per Revolution (CPR).
Μηχανολογική Σχεδίαση για Εφαρμογές Μεγάλης Κλίμακας
Ο κωδικοποιητής NC600 έχει σχεδιαστεί ειδικά για μεγάλες εργαλειομηχανές CNC, με μια στιβαρή μηχανική δομή που προσφέρει:

• Ανώτερη Ακαμψία: Ο σχεδιασμός δίνει έμφαση στη δομική ακεραιότητα για τη διατήρηση της σταθερότητας υπό βαριά φορτία.
• Υψηλή Ακαμψία: Ο σταθερός δομικός σχεδιασμός εξασφαλίζει αξιόπιστη απόδοση υπό βαριά φορτία.
• Ευέλικτη Υποστήριξη: Μπορούν να εγκατασταθούν πρόσθετες υποστηρίξεις σε οποιοδήποτε σημείο κατά μήκος του κωδικοποιητή για να αυξηθεί η ακαμψία και η λειτουργική σταθερότητα.
• Εκτεταμένο Εύρος Μέτρησης: Μήκη μέτρησης από 1000 mm έως 3000 mm, ιδανικά για μεγάλα κρεβάτια μηχανών.
