Σύστημα ψηφιακής ανάγνωσης SINO SDS2-3MS για πλέγματα και αλεξίστρες με αριθμητική οθόνη 3 άξων

Σύστημα ψηφιακής ανάγνωσης SINO SDS2-3MS για πλέγματα και αλεξίστρες με αριθμητική οθόνη 3 άξων

Το σύστημα ψηφιακής ανάγνωσης (DRO) SINO SDS2-3MS για πλέγματα και φρεατομηχανές

Το σύστημα SINO SDS2-3MS DRO είναι προσαρμοσμένο για χρήση με μηχανές στρογγυλοτροφείου και φρένων, παρέχοντας ακριβή ανατροφοδότηση μετρήσεων μέσω της αριθμητικής οθόνης SDS3MS.Το σύστημα αυτό επιτρέπει στους χειριστές να παρακολουθούν και να ελέγχουν με ακρίβεια τις διαδικασίες μηχανικής με δεδομένα σε πραγματικό χρόνο.

Χαρακτηριστικά:

Εμφάνιση SDS3MS: Το σύστημα SDS2-3MS DRO διαθέτει την οθόνη SDS3MS, η οποία παρέχει σαφή και φιλική προς το χρήστη διεπαφή για την παρακολούθηση των μετρήσεων της μηχανής.εξασφαλίζει την άνετη λειτουργία κατά τη διάρκεια των εργασιών μηχανικής.
Υποστήριξη πολλαπλών άξονων: Σχεδιασμένο για να φιλοξενεί πολλαπλούς άξονες, το σύστημα SDS2-3MS DRO παρέχει ακριβή ανατροφοδότηση μετρήσεων και έλεγχο σε διάφορες κινήσεις μηχανών.Αυτή η λειτουργία επιτρέπει στους μηχανικούς να επιτύχουν ακριβή θέση και έλεγχο σε πολλαπλούς άξονες ταυτόχρονα.
Συμβατότητα με μηχανές κοπής και φρεαρίσματος: Αυτό το σύστημα DRO είναι κατάλληλο τόσο για μηχανές κοπής όσο και για μηχανές φρεαρίσματος, προσφέροντας ευελιξία για μηχανικούς που εργάζονται με διαφορετικούς τύπους εξοπλισμού.Ενσωματώνεται απρόσκοπτα στα συστήματα ελέγχου μηχανών, διευκολύνοντας την αποτελεσματική λειτουργία σε ένα ευρύ φάσμα εφαρμογών μηχανικής.
Υψηλή ακρίβεια: Το σύστημα ψηφιακής ανάγνωσης παρέχει υψηλή ακρίβεια στις ενδείξεις μέτρησης, επιτρέποντας ακριβή έλεγχο των κινήσεων της μηχανής.Η ικανότητα αυτή είναι κρίσιμη για την επίτευξη στενών ανοχής και βέλτιστων αποτελεσμάτων μηχανικής σε διάφορες εργασίες κατασκευής.
Τρόποι αύξησης και απόλυσης: Το SDS2-3MS υποστηρίζει τόσο τις στάσεις αύξησης όσο και τις απόλυτες μετρήσεις, παρέχοντας ευελιξία για διάφορες απαιτήσεις επεξεργασίας.Οι φορείς εκμετάλλευσης μπορούν εύκολα να αλλάζουν μεταξύ των τρόπων ανάλογα με την ανάγκη, διασφαλίζοντας την προσαρμοστικότητα σε διαφορετικά σενάρια επεξεργασίας.

Λειτουργικότητα:

Το σύστημα ψηφιακής ανάγνωσης (DRO) SDS2-3MS SINO για μηχανές στροφής και φρένασης επιτρέπει την ακριβή παρακολούθηση και έλεγχο των κινήσεων της μηχανής κατά τη διάρκεια των εργασιών μηχανικής επεξεργασίας.Με την παροχή ανατροφοδότησης μετρήσεων σε πραγματικό χρόνο, οι χειριστές μπορούν να προσαρμόσουν και να διορθώσουν γρήγορα τις παραμέτρους επεξεργασίας για να επιτύχουν την επιθυμητή ακρίβεια και ποιότητα στα εργασιακά τους κομμάτια.Αυτό το σύστημα βελτιώνει την επιχειρησιακή αποτελεσματικότητα και εξασφαλίζει συνεπή απόδοση σε μια ποικιλία εργασιών μηχανικής.

Χρήση:
Το σύστημα DRO χρησιμοποιείται ευρέως σε εργασίες μηχανικής που απαιτούν ακριβή μέτρηση και έλεγχο, συμπεριλαμβανομένης της στροφής, της άλεσης, της τρύπανσης και της γεώτρησης.Βρίσκει εφαρμογές σε διάφορες βιομηχανίες, όπως η μεταλλουργία, η ξυλουργία, η αυτοκινητοβιομηχανία, η αεροδιαστημική βιομηχανία και πολλά άλλα.
Εφαρμόσιμα σενάρια:
Λειτουργίες γραμμωτήρα: Στις λειτουργίες γραμμωτήρα, οι οποίες περιλαμβάνουν το στροφήν, το στροφήν, το κωνοειδές σχηματισμό, το νήμα και το τρύπημα, το σύστημα DRO επιτρέπει στους χειριστές να παρακολουθούν και να ελέγχουν τις κινήσεις του εργαλείου με υψηλή ακρίβεια.Αυτή η ικανότητα εξασφαλίζει ότι οι διαστάσεις της μηχανής πληρούνται ακριβώς, η οποία είναι κρίσιμη για την κατασκευή κυλινδρικών ή κωνικών εξαρτημάτων που χρησιμοποιούνται σε πολυάριθμες βιομηχανίες.
Λειτουργίες φρέναρισμού: Για εργασίες φρέναρισμού, συμπεριλαμβανομένης της διαμόρφωσης, της σχισμής, της τρυπείας και του προφίλ, το σύστημα DRO είναι απαραίτητο για την παρακολούθηση των κινήσεων του κοπτήρα.Επιτρέπει στους χειριστές να καθορίζουν ακριβείς συντεταγμένες και να παρακολουθούν με ακρίβεια τις θέσεις των εργαλείων καθ 'όλη τη διάρκεια της διαδικασίας άλεσηςΑυτό το επίπεδο ακρίβειας είναι ζωτικής σημασίας για τη δημιουργία πολύπλοκων σχημάτων και προφίλ σε μέταλλα, πλαστικά και άλλα υλικά που χρησιμοποιούνται στην κατασκευή.

Το SDS3MS DRO είναι ένα ευπροσάρμοστο σύστημα ψηφιακής ανάγνωσης με αριθμητική οθόνη τριών συντεταγμένων, το οποίο έχει σχεδιαστεί για να προσαρμόζεται απρόσκοπτα σε διαφορετικά εργαλεία με τη ρύθμιση των παραμέτρων του.Αυτό το πολλαπλό μετρητή επιτρέπει στους χειριστές να αλλάζουν τις λειτουργίες χωρίς προσπάθεια, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών μηχανικής επεξεργασίας χωρίς να απαιτείται περίπλοκη αναδιαμόρφωση.


Παραμέτρους ψηφιακής ανάγνωσης SINO SDS3MS


1. Πεδίο τάσης: Το σύστημα DRO λειτουργεί σε μια περιοχή τάσης από 85V έως 250V και υποστηρίζει συχνότητες από 50Hz έως 60Hz.
2. Καταναλώσεις ισχύος: Το σύστημα έχει κατανάλωση ισχύος 15 watt ή 25 volt-ampere (VA), γεγονός που υποδεικνύει το ηλεκτρικό φορτίο που ασκεί στην πηγή ισχύος κατά τη διάρκεια της λειτουργίας.
3. Αριθμός συντεταγμένων: Το DRO υποστηρίζει την εμφάνιση συντεταγμένων για έναν, δύο ή τρεις άξονες.Αυτή η ευελιξία του επιτρέπει να χρησιμοποιείται με διάφορους τύπους μηχανημάτων εργαλείων που απαιτούν διάφορες διαμορφώσεις άξονα.
4. Εμφάνιση: Διαθέτει επτά τμήματα για την εμφάνιση αριθμητικών δεδομένων.πιθανό να υποδεικνύει θέσεις άξονα ή άλλα σχετικά δεδομένα.
5. Βάρος: Το σύστημα DRO ζυγίζει περίπου 2 κιλά, γεγονός που πρέπει να ληφθεί υπόψη για την εγκατάσταση και τη μεταφορά.
6. Εισερχόμενο σήμα: Δέχεται σήματα TTL (Transistor-Transistor Logic) και EIA-422 ανοιχτού συλλέκτη.Αυτές οι τυποποιημένες διεπαφές που χρησιμοποιούνται στο ψηφιακό ηλεκτρονικό και τις επικοινωνίες ενισχύουν τη συμβατότητα του DRO με προγραμματιζόμενους ελεγκτές και άλλους εξοπλισμούς.
7. Συχνότητα σήματος εισόδου: Το σύστημα DRO μπορεί να χειρίζεται συχνότητες σήματος εισόδου που υπερβαίνουν τα 100 kHz.Αυτή η ικανότητα υψηλής συχνότητας του επιτρέπει να επεξεργάζεται ταχείς αλλαγές θέσης ή άλλα σήματα από μηχανήματα εργαλείων που λειτουργούν με υψηλές ταχύτητες.
8. Ανάλυση: Το σύστημα προσφέρει επιλογές ανάλυσης για τη σύνδεση αισθητήρων ή κωδικοποιητών, που κυμαίνονται από 10 μικρομέτρα (μm) έως 0,5 μικρομέτρα (μm).Αυτή η ικανότητα λεπτής ανάλυσης επιτρέπει την ακριβή μέτρηση και τον έλεγχο των εργασιών, η οποία είναι ζωτικής σημασίας για την επίτευξη αυστηρών ανοχής στις διαδικασίες παραγωγής.


Βασικές λειτουργίες

• Μετατροπή μεταξύ χιλιοστών και ιντσών: Το σύστημα επιτρέπει την εύκολη μετατροπή μεταξύ χιλιοστών και ιντσών, διευκολύνοντας τη μέτρηση σε διαφορετικές μονάδες.
• Απόλυτοι και σχετικοί μετασχηματισμοί συντεταγμένων: Υποστηρίζει τόσο απόλυτους όσο και σχετικούς μετασχηματισμούς συντεταγμένων, επιτρέποντας ευπροσάρμοστες μεθόδους θέσης με βάση τις προτιμήσεις του χρήστη.
• Λειτουργία διαχωρισμού μεσαίου σημείου: Η λειτουργία αυτή επιτρέπει τη διαίρεση των αποστάσεων σε ίσα τμήματα, ιδανική για ακριβείς εργασίες επεξεργασίας.
• Βασική λειτουργία "R" για τον υπολογισμό ακτίνας: Η DRO περιλαμβάνει βασική λειτουργία "R" για τον υπολογισμό ακτίνων, απλοποιώντας τη διαδικασία επεξεργασίας στρογγυλεμένων στοιχείων.
• Λεπτή λειτουργία "R" για ακριβείς καμπύλες: Μια λεία λειτουργία "R" είναι επίσης διαθέσιμη για τη δημιουργία ακριβών καμπυλών, βελτιώνοντας την ποιότητα των επεξεργασμένων προφίλ.
• Διαίρεση περιφέρειας κύκλου: Το σύστημα μπορεί να διαιρέσει την περιφέρεια ενός κύκλου σε ίσα μέρη, χρήσιμο για εργασίες που απαιτούν ομοιόμορφα διαχωρισμένες τρύπες ή χαρακτηριστικά.
• Αποθήκευση 200 σημείων μηδενισμού εργαστηρίου: Προσφέρει τη δυνατότητα αποθήκευσης έως 200 σημείων μηδενισμού για διάφορα εργαστηριακά κομμάτια, βελτιώνοντας την αποτελεσματικότητα και την επαναληψιμότητα στις εργασίες μηχανικής.
• Διαχωρισμός οπών κατά μήκος στρογγυλών γραμμών: Το DRO επιτρέπει την ακριβή διαχωρισμό των οπών κατά μήκος γωνιακών γραμμών, ικανοποιώντας τις πολύπλοκες απαιτήσεις επεξεργασίας.
• Μαθηματικοί υπολογισμοί, συμπεριλαμβανομένης της αντιστάθμισης διάμετρου εργαλείου: εκτελεί μαθηματικούς υπολογισμούς, όπως η αντιστάθμιση διάμετρου εργαλείου, εξασφαλίζοντας ακριβή αποτελέσματα μηχανικής επεξεργασίας.
• Λειτουργίες καμπύλης: Το σύστημα υποστηρίζει τις λειτουργίες καμπύλης, επιτρέποντας τη δημιουργία γωνιακών άκρων και χαρακτηριστικών στα εργασιακά κομμάτια.
• Αυτόματη επαναφορά στη θέση μηδέν: Μια λειτουργία αυτόματης επαναφοράς επιτρέπει στο σύστημα να επιστρέψει γρήγορα στη θέση μηδέν, εξορθολογίζοντας τη διαδικασία ρύθμισης για τις επόμενες εργασίες επεξεργασίας.

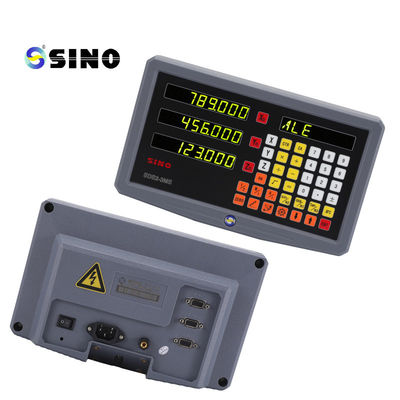

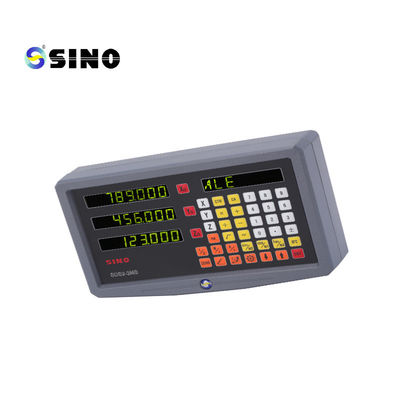

Εικόνα προϊόντος / φωτογραφίες:

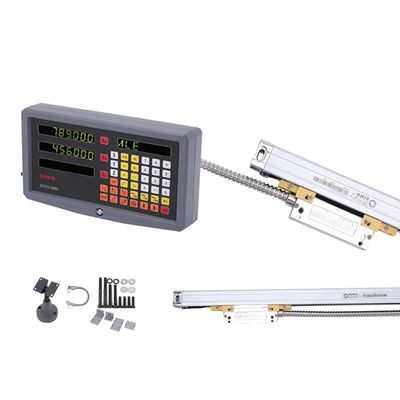

Το ράφι στην εικόνα είναι προαιρετικό, όχι τυποποιημένο προϊόν.
