Το σύστημα ψηφιακής ανάγνωσης SINO SDS2-3MS για πλέγματα και μηχανές άλεσης, που διαθέτει αριθμητική οθόνη 3 άξων

Το σύστημα ψηφιακής ανάγνωσης SINO SDS2-3MS για ράβδους και αλεύρι, που διαθέτει αριθμητική οθόνη 3 άξων

Το σύστημα ψηφιακής ανάγνωσης (DRO) SINO SDS2-3MS για πλέγματα και φρεατομηχανές

Το σύστημα SINO SDS2-3MS DRO είναι ειδικά σχεδιασμένο για μηχανές στροφής και φρένασης, παρέχοντας ακριβή ανατροφοδότηση μετρήσεων μέσω της αριθμητικής οθόνης SDS3MS.Αυτό το σύστημα επιτρέπει στους χειριστές να παρακολουθούν και να ελέγχουν τις εργασίες μηχανικής με αυξημένη ακρίβεια και δεδομένα σε πραγματικό χρόνο.

Χαρακτηριστικά:

Εμφάνιση SDS3MS: Το σύστημα SDS2-3MS DRO συνοδεύεται από την οθόνη SDS3MS, η οποία διαθέτει σαφή, φιλική προς το χρήστη διεπαφή για την παρακολούθηση των μετρήσεων της μηχανής.εξασφαλίζει ομαλή και βολική λειτουργία κατά τη διάρκεια εργασιών μηχανικής.

Υποστήριξη πολλαπλών άξονων: Το σύστημα DRO SDS2-3MS, το οποίο έχει σχεδιαστεί για να χειρίζεται πολλαπλούς άξονες, παρέχει ακριβή ανατροφοδότηση και έλεγχο σε διαφορετικές κινήσεις μηχανών.Αυτό το χαρακτηριστικό επιτρέπει στους μηχανικούς να επιτύχουν ακριβή θέση και να διαχειρίζονται ταυτόχρονα κινήσεις σε διάφορους άξονες.

Συμβατότητα με μηχανές κοπής και φρεναρίσματος: Κατάλληλο τόσο για μηχανές κοπής όσο και για μηχανές φρεναρίσματος, αυτό το σύστημα DRO προσφέρει ευελιξία για μηχανικούς που εργάζονται με διαφορετικό εξοπλισμό.Ενσωματώνεται απρόσκοπτα στα συστήματα ελέγχου μηχανών, βελτιώνοντας την αποδοτικότητα σε διάφορες εφαρμογές μηχανικής.

Υψηλή ακρίβεια: Το σύστημα προσφέρει μετρήσεις υψηλής ακρίβειας, επιτρέποντας τον ακριβή έλεγχο των κινήσεων του μηχανήματος.Αυτό είναι κρίσιμο για την επίτευξη στενών ανοχής και βέλτιστων αποτελεσμάτων μηχανικής σε ένα ευρύ φάσμα εργασιών κατασκευής.

Τρόποι αύξησης και απόλυσης: Το SDS2-3MS υποστηρίζει τόσο τις ρυθμίσεις αύξησης όσο και τις ρυθμίσεις απόλυσης, προσφέροντας ευελιξία για διαφορετικές ανάγκες επεξεργασίας.προσαρμογή γρήγορα σε διάφορα σενάρια μηχανικής.

Ρίος.

Λειτουργικότητα:

Το σύστημα ψηφιακής ανάγνωσης SDS2-3MS SINO Lathe and Milling Machine DRO επιτρέπει την ακριβή παρακολούθηση και τον έλεγχο των κινήσεων της μηχανής κατά τη διάρκεια των εργασιών πλέγματος και φρεναρίσματος.Με ανατροφοδότηση μετρήσεων σε πραγματικό χρόνοΤο σύστημα αυτό βελτιώνει την αποτελεσματικότητα της λειτουργίας και εξασφαλίζει συνεπή,υψηλής απόδοσης σε διάφορες εργασίες μηχανικής επεξεργασίας.

Χρήση:

Το σύστημα DRO χρησιμοποιείται ευρέως σε εργασίες μηχανικής που απαιτούν ακριβή μέτρηση και έλεγχο, όπως στροφή, άλεση, τρυπήματα και τρυπήματα.Εφαρμόζεται σε ένα ευρύ φάσμα βιομηχανιών, συμπεριλαμβανομένης της μεταλλουργίας, της ξυλουργίας, της αυτοκινητοβιομηχανίας, της αεροδιαστημικής βιομηχανίας και άλλων.

Εφαρμόσιμα σενάρια:

Λειτουργίες γραμμωτήρα: Σε λειτουργίες γραμμωτήρα όπως το προσώπου, την περιστροφή, την κωνοειδισμό, το νήμα και τη ρήξη, το σύστημα DRO επιτρέπει στους χειριστές να παρακολουθούν και να ελέγχουν τις κινήσεις του εργαλείου με εξαιρετική ακρίβεια.Αυτό διασφαλίζει ότι οι διαστάσεις της μηχανικής είναι ακριβώς πληρούνται, η οποία είναι κρίσιμη για την παραγωγή κυλινδρικών ή κωνικών εξαρτημάτων που χρησιμοποιούνται σε διάφορες βιομηχανίες.

Λειτουργίες άλεσης: Κατά τη διάρκεια των εργασιών άλεσης, συμπεριλαμβανομένων του διαμόρφωσης, της σχισμής, της τρύπανσης και του προφίλ, το σύστημα DRO είναι απαραίτητο για την παρακολούθηση των κινήσεων του κοπτήρα.Επιτρέπει στους χειριστές να καθορίζουν ακριβείς συντεταγμένες και να παρακολουθούν τις θέσεις των εργαλείων καθ 'όλη τη διάρκεια της διαδικασίας αλεύρισηςΑυτό το επίπεδο ακρίβειας είναι ζωτικής σημασίας για την παραγωγή πολύπλοκων σχημάτων και προφίλ σε μέταλλα, πλαστικά και άλλα υλικά που χρησιμοποιούνται στην κατασκευή.

Το σύστημα SDS3MS DRO είναι ένα ευέλικτο ψηφιακό σύστημα ανάγνωσης που είναι εξοπλισμένο με μια αριθμητική οθόνη 3 άξων.Επιτρέπει τη ρύθμιση των παραμέτρων για να ταιριάζει σε διάφορες εργασίες μηχανικής επεξεργασίαςΑυτό το πολυεπιχειρησιακό σύστημα επιτρέπει στους χειριστές να αλλάζουν λειτουργίες απρόσκοπτα, καθιστώντας το ιδανικό για ένα ευρύ φάσμα εφαρμογών χωρίς την ανάγκη για περίπλοκη επαναδιάταξη.

Παραμέτρους ψηφιακής ανάγνωσης SINO SDS3MS

1Διάστημα τάσης: Το σύστημα DRO λειτουργεί σε εύρος τάσης από 85V έως 250V και υποστηρίζει συχνότητες από 50Hz έως 60Hz.Αυτό το ευρύ φάσμα τάσης εξασφαλίζει τη συμβατότητά του με διάφορα συστήματα ενέργειας σε όλο τον κόσμο.

2.Κατανάλωση ενέργειας: Το σύστημα έχει κατανάλωση ενέργειας 15 watt ή 25 volt-ampere (VA), που υποδεικνύει το ηλεκτρικό φορτίο που ασκεί στην πηγή ενέργειας κατά τη διάρκεια της λειτουργίας.

3.Αριθμός συντεταγμένων: Το DRO υποστηρίζει την εμφάνιση συντεταγμένων για έναν, δύο ή τρεις άξονες, προσφέροντας ευελιξία για διαφορετικές διαμορφώσεις μηχανημάτων εργαλείων που απαιτούν διάφορες ρυθμίσεις άξονα.

4.Δείκτης: Το σύστημα διαθέτει επτά τμήματα για την προβολή αριθμητικών δεδομένων.που δείχνουν συνήθως θέσεις άξονα ή άλλα σχετικά δεδομένα.

5.Βάρος: Το σύστημα DRO ζυγίζει περίπου 2 κιλά (kg), γεγονός που είναι σημαντικό για την εγκατάσταση και τη μεταφορά.

6.Εισερχόμενο σήμα: δέχεται σήματα TTL (Transistor-Transistor Logic) και EIA-422 ανοιχτού συλλέκτη.καθιστώντας το DRO συμβατό με προγραμματιζόμενους ελεγκτές και άλλες συσκευές.

7Συχνότητα σήματος εισόδου: Το σύστημα μπορεί να επεξεργάζεται συχνότητες σήματος εισόδου μεγαλύτερες από 100 kHz, επιτρέποντάς του να χειρίζεται ταχείς αλλαγές θέσης ή άλλα σήματα από μηχανήματα υψηλής ταχύτητας.

8.Αποφασιστικότητα: Το σύστημα DRO προσφέρει επιλογές επιλογής ανάλυσης για τη σύνδεση αισθητήρων ή κωδικοποιητών, που κυμαίνονται από 10 μικρομέτρα (μm) έως 0,5 μικρομέτρα (μm).Αυτή η ικανότητα λεπτής ανάλυσης επιτρέπει ακριβή μέτρηση και έλεγχο, διασφαλίζοντας αυστηρές ανοχές και υψηλής ποιότητας επεξεργασία στις διαδικασίες παραγωγής.

Βασικές λειτουργίες

Μετατροπή μεταξύ χιλιοστών και ιντσών: Το σύστημα υποστηρίζει εύκολη μετατροπή μεταξύ χιλιοστών (μμ) και ιντσών, επιτρέποντας στους χρήστες να αλλάζουν μεταξύ μετρικών και αυτοκρατορικών μονάδων μέτρησης,καθιστώντας το κατάλληλο για μια παγκόσμια βάση χρηστών.

Απόλυτοι και σχετικοί μετασχηματισμοί συντεταγμένων: Το σύστημα DRO μπορεί να χειριστεί τόσο απόλυτους όσο και σχετικούς μετασχηματισμούς συντεταγμένων.Αυτό σημαίνει ότι οι χειριστές μπορούν να επιλέξουν να εργάζονται με σταθερά σημεία αναφοράς (απόλυτες συντεταγμένες) ή σχετικές κινήσεις από μια τρέχουσα θέση (σχετικές συντεταγμένες) ανάλογα με την συγκεκριμένη εργασία.

Λειτουργία διαχωρισμού μεσαίου σημείου: Η λειτουργία αυτή επιτρέπει τη διαίρεση ενός αντικειμένου ή μιας διαδρομής εργαλείου σε δύο ίσα μέρη,που παρέχει ακριβή αποτελέσματα για εργασίες που απαιτούν συμμετρική μηχανική επεξεργασία ή ακόμη και διαστήματα.

Βασική συνάρτηση "R" για τον υπολογισμό ακτίνας: Η βασική συνάρτηση "R" υπολογίζει την ακτίνα ενός κυκλικού χαρακτηριστικού ή τόξου,βοηθώντας τους χειριστές να μετρούν και να ελέγχουν εύκολα την καμπυλότητα στις εργασίες τους.

Λειτουργία "R" για ακριβείς καμπύλες: Η λειτουργία "R" εξασφαλίζει ομαλές και συνεχείς μεταβάσεις ακτίνας,ιδανικό για την ακριβή διαμόρφωση καμπύλης και την παραγωγή υψηλής ποιότητας αποτελεσμάτων σε εφαρμογές όπως η κατασκευή καλούπιων και τα περίπλοκα όρια.

Διαίρεση περιφέρειας κύκλου: Αυτό το χαρακτηριστικό διαιρεί την περιφέρεια ενός κύκλου σε ίσα μέρη, διευκολύνοντας εργασίες όπως το τρυπάνι ή το άλεμα τρυπών γύρω από ένα κυκλικό σχέδιο,εξασφαλίζοντας ακριβή απόσταση μεταξύ κάθε τρύπας.

Αποθήκευση 200 σημείων μηδενισμού του εργασιακού τμήματος: Το σύστημα μπορεί να αποθηκεύσει έως 200 σημεία μηδενισμού του εργασιακού τμήματος,διευκολύνοντας τους χειριστές να αλλάζουν μεταξύ διαφορετικών ρυθμίσεων ή εργαστηρίων χωρίς την ανάγκη επαναπροσδιορισμού της προέλευσης για κάθε νέο μέρος.

Διαχωρισμός τρυπών κατά μήκος στρογγυλών γραμμών: Αυτό το χαρακτηριστικό επιτρέπει στους χειριστές να ορίζουν μοτίβα τρυπών κατά μήκος στρογγυλών ή γωνιακών γραμμών,βελτίωση της ευελιξίας στις εργασίες μηχανικής, όπως η τρύπανση ή η άλεση σε μη κάθετες γωνίες.

Μαθηματικοί υπολογισμοί, συμπεριλαμβανομένης της αντιστάθμισης διάμετρου εργαλείου: Το σύστημα εκτελεί μαθηματικούς υπολογισμούς για την εκτίμηση της αντιστάθμισης διάμετρου εργαλείου,διασφάλιση της διόρθωσης των διαδρομών επεξεργασίας με βάση το μέγεθος του εργαλείου, η οποία είναι απαραίτητη για την επίτευξη ακριβών διαστάσεων στα εξαρτήματα.

Λειτουργίες κεφαλής: Το σύστημα DRO μπορεί να χρησιμοποιηθεί για εργασίες κεφαλής, επιτρέποντας στους χειριστές να μηχανώνουν με ακρίβεια γωνιακές άκρες ή επιφάνειες, η οποία απαιτείται συχνά σε διαδικασίες όπως η τοποθέτηση σωλήνων,Τελεία άκρων, ή δημιουργώντας chamfers.

Αυτόματη επαναφορά στη θέση μηδέν: η δυνατότητα αυτή επιτρέπει στο σύστημα να επιστρέψει αυτόματα σε καθορισμένη θέση μηδέν.απλούστευση της διαδικασίας έναρξης νέας λειτουργίας ή επαναφορά της μηχανής μετά από κάθε εργασία.

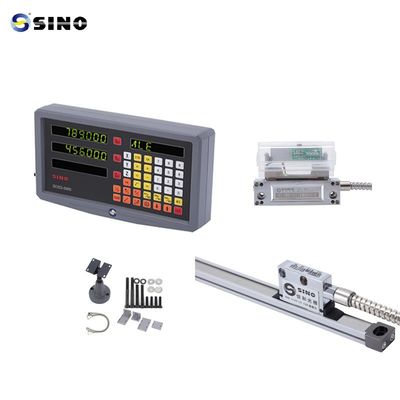

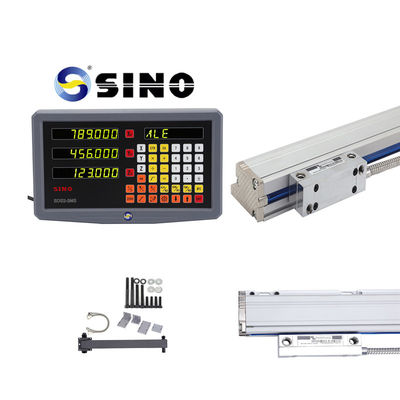

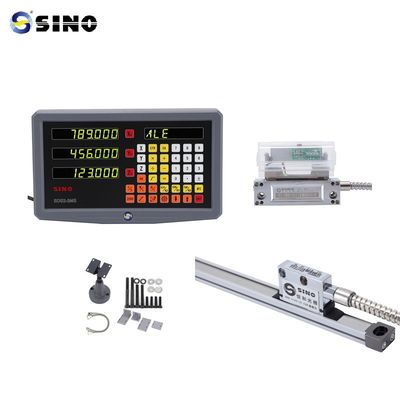

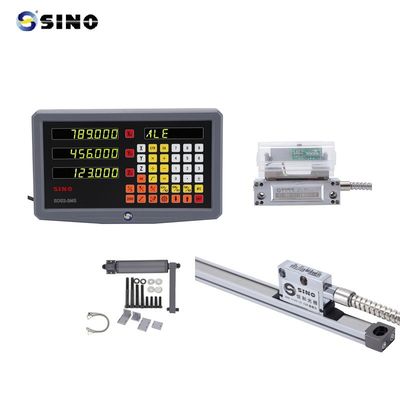

Εικόνα προϊόντος / φωτογραφίες:

Το ράφι στην εικόνα είναι προαιρετικό, όχι τυποποιημένο προϊόν.
