Σύστημα ψηφιακής ανάγνωσης SINO SDS2-3MS DRO με τρεις συντεταγμένες αριθμητικές οθόνες

Σύστημα ψηφιακής ανάγνωσης SINO SDS2-3MS DRO με τρεις συντεταγμένες αριθμητικές οθόνες

Ψηφιακή ανίχνευση SINO SDS2-3MS για μηχανές στρογγυλομηχανών και φρένων με οθόνη συντεταγμένων τριών αξόνων

Το σύστημα ψηφιακής ανάγνωσης SDS2-3MS SINO, που διαθέτει οθόνη SDS3MS, έχει σχεδιαστεί ειδικά για μηχανές στροφής και φρέινζερ.που επιτρέπουν στους χειριστές να παρακολουθούν στενά και να ελέγχουν με ακρίβεια τη διαδικασία επεξεργασίας.

Χαρακτηριστικά:

Εμφάνιση SDS3MS: Το σύστημα ψηφιακής ανάγνωσης SDS3MS διαθέτει σαφή, φιλική προς τον χρήστη διεπαφή που έχει σχεδιαστεί για την εύκολη παρακολούθηση των μετρήσεων της μηχανής.διασφάλιση βολικής και αποδοτικής λειτουργίας.

Δυνατότητα πολλαπλών άξονων: Το σύστημα SDS2-3MS DRO υποστηρίζει πολλαπλούς άξονες, επιτρέποντας την ανάδραση των μετρήσεων και τον έλεγχο σε διάφορες κινήσεις της μηχανής.Αυτή η δυνατότητα εξασφαλίζει ακριβή τοποθέτηση και ακριβή μηχανική επεξεργασία σε πολλαπλούς άξονες ταυτόχρονα, βελτιώνοντας τη συνολική αποτελεσματικότητα και ακρίβεια.

Συμβατότητα με πριονιστήρια και φρεατομηχανές: Το σύστημα DRO έχει σχεδιαστεί για να είναι ευέλικτο, καθιστώντας το ιδανικό τόσο για πριονιστήρια όσο και για φρεατομηχανές.Ενσωματώνεται απρόσκοπτα σε διάφορους τύπους εξοπλισμού και μπορεί εύκολα να ενσωματωθεί σε συστήματα ελέγχου μηχανών, εξασφαλίζοντας αποτελεσματική και ομαλή λειτουργία.

Υψηλή ακρίβεια: Το ψηφιακό σύστημα ανάγνωσης παρέχει υψηλής ακρίβειας μετρήσεις, εξασφαλίζοντας ακριβή έλεγχο των κινήσεων της μηχανής.Αυτό το επίπεδο ακρίβειας επιτρέπει στους μηχανικούς να επιτύχουν στενές ανοχές, η οποία είναι ζωτικής σημασίας για την επίτευξη βέλτιστων αποτελεσμάτων επεξεργασίας και τη διατήρηση υψηλών προτύπων ποιότητας.

Τρόποι κλιματικής και απόλυτης μέτρησης: Το σύστημα SDS2-3MS DRO προσφέρει τόσο κλιματική όσο και απόλυτη μέτρηση, παρέχοντας ευελιξία για ένα ευρύ φάσμα εργασιών.Οι φορείς εκμετάλλευσης μπορούν εύκολα να αλλάζουν μεταξύ των τρόπων για να ανταποκριθούν σε ειδικές απαιτήσεις, βελτιώνοντας την ευελιξία και την προσαρμοστικότητα σε διάφορα σενάρια μηχανικής.

Λειτουργικότητα:

Το σύστημα ψηφιακής ανάγνωσης SDS2-3MS SINO Lathe and Milling Machine DRO επιτρέπει την ακριβή παρακολούθηση και τον έλεγχο των κινήσεων της μηχανής κατά τη διάρκεια των εργασιών πλέγματος και φρεναρίσματος.Παρέχει ανατροφοδότηση μετρήσεων σε πραγματικό χρόνο, επιτρέποντας στους χειριστές να προβούν έγκαιρα σε προσαρμογές και διορθώσεις για να εξασφαλίσουν ακριβή αποτελέσματα μηχανικής επεξεργασίας.

Χρήση:

Το σύστημα DRO χρησιμοποιείται ευρέως σε εργασίες μηχανικής που απαιτούν ακριβή μέτρηση και έλεγχο, συμπεριλαμβανομένης της στροφής, της άλεσης, της γεώτρησης και της γεώτρησης.Οι εφαρμογές του είναι διαδεδομένες σε διάφορες βιομηχανίες, όπως η μεταλλουργία, η ξυλουργία, η αυτοκινητοβιομηχανία και η αεροδιαστημική βιομηχανία, όπου η υψηλή ακρίβεια είναι κρίσιμη.

Λειτουργίες στρογγυλομηχανής: Το σύστημα είναι ιδιαίτερα κατάλληλο για εργασίες με στροφείο, όπως το στροφήν, το στροφήν, το στροφήν, το στροφήν και το σχοινί.διασφάλιση ακριβών αποτελεσμάτων μηχανικής επεξεργασίας και βέλτιστων αποτελεσμάτων στις εργασίες στροφείου.

Εργασίες αλεύρισης: Το σύστημα DRO είναι εξαιρετικά αποτελεσματικό για εργασίες φρέσκωσης, όπως οριοθέτηση, διαχωρισμός, τρύπηση και διαμόρφωση προφίλ.Επιτρέποντας στους φορείς εκμετάλλευσης να επιτύχουν συνεπήΑυτή η ακρίβεια είναι απαραίτητη για τη διατήρηση υψηλών προτύπων ποιότητας και την επίτευξη των επιθυμητών αποτελεσμάτων.

SDS3MS DRO: Το SDS3MS DRO είναι ένα ευπροσάρμοστο, πολλαπλό μέτρο που είναι εξοπλισμένο με αριθμητική οθόνη 3 συντεταγμένων, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα μηχανημάτων εργαλείων.Η ευελιξία του επιτρέπει εύκολη ρύθμιση προσαρμόζοντας τις παραμέτρους για να ανταποκρίνεται στις ειδικές ανάγκες μηχανικής, παρέχοντας ακριβή μέτρηση και έλεγχο για διάφορες εργασίες.βελτίωση της συνολικής αποτελεσματικότητας και ακρίβειας.

Παραμέτρους ψηφιακής ανάγνωσης SINO SDS3MS

1. Η τάση εισόδου: AC 85V έως 250V, 50Hz έως 60Hz
2. Καταναλώσεις ισχύος: 15W / 25VA
3. Συγκροτήσεις συντεταγμένων: μονοάξονας (A), διπλός άξονας (XY), τριπλός άξονας (XYZ)
4. Δείκτης: Δείκτης LED 7 τμημάτων για υπογεγραμμένα αριθμητικά δεδομένα. Δείκτης συμβόλων 8 μέτρων
5. Βάρος: 2 kg
6. Εισερχόμενα σήματα: TTL, EIA-422, ανοιχτό σήμα εξόδου συλλέκτη· συμβατό με προγραμματιζόμενα ελεγκτικά συστήματα
7. Συχνότητα σήματος: > 100 kHz
8. Επιλογές ανάλυσης: 10 μm, 5 μm, 2 μm, 1 μm, 0,5 μm

Βασικές λειτουργίες

Μετατροπή χιλιοστών σε ίντσες: Υποστηρίζει τόσο απόλυτους όσο και σχετικούς μετασχηματισμούς για τη μετατροπή μεταξύ χιλιοστών και ίντσες.

Λειτουργία μεσαίου διαχωρισμού: Απλή και ομαλή λειτουργία "R" για τη διαίρεση ή τη διαίρεση σχημάτων.

Διαίρεση περιμέτρου κύκλου: Λειτουργία για τη διαίρεση της περιμέτρου ενός κύκλου σε ίσα τμήματα.

Αποθήκευση σημείων μηδενισμού του εργασιακού τμήματος: Επιτρέπει την αποθήκευση έως 200 σημείων μηδενισμού του εργασιακού τμήματος για αποτελεσματική ανάκληση.

Διαίρεση τρυπών κατά μήκος κλίσης: Ικανότητα διαίρεσης τρυπών κατά μήκος στρογγυλής γραμμής με ακριβή τοποθέτηση.

Εργαλεία μαθηματικού υπολογισμού: Περιλαμβάνει εργαλεία για προηγμένους υπολογισμούς, όπως η αντιστάθμιση διάμετρου.

Επαναφορά μηδενικής θέσης της διαδικασίας κεφαλής: αυτόματη επαναφορά της θέσης μηδενικού για την επεξεργασία κεφαλής, διασφαλίζοντας την ακριβή επεξεργασία των γωνιακών επιφανειών.

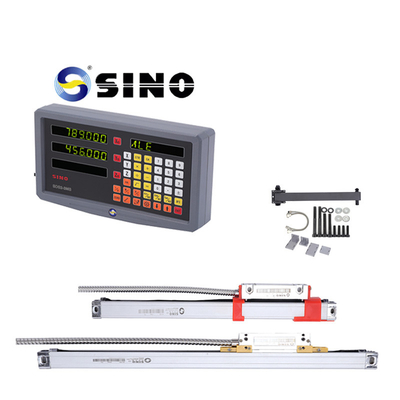

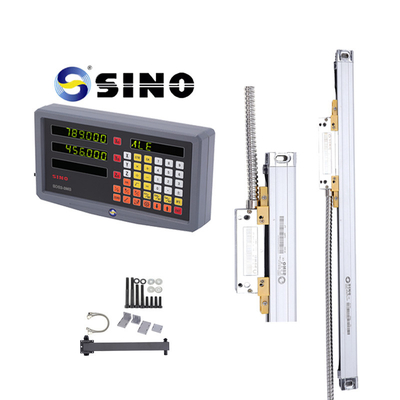

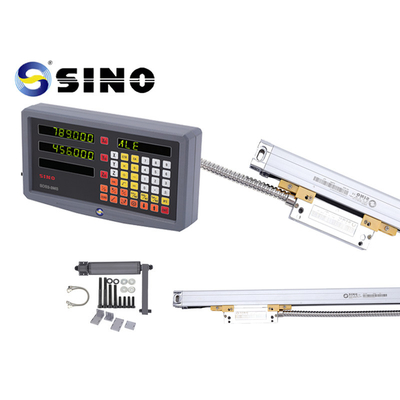

Εικόνα προϊόντος / φωτογραφίες:

Το ράφι στην εικόνα είναι προαιρετικό, όχι τυποποιημένο προϊόν.
