3 άξονες ψηφιακή ανάγνωση SINO SDS6-3VE με LED DRO ψηφιακή ανάγνωση κιτ για μηχανή EDM

3 άξονες ψηφιακή ανάγνωση SINO SDS6-3VE με LED DRO ψηφιακή ανάγνωση κιτ για μηχανή EDM

Το SDS6-3VE DRO διαθέτει ειδική λειτουργία εξόδου για μηχανές EDM, επιτρέποντάς του να συνδεθεί με το ρελέ EDM για έλεγχο βάθους.

Η σειρά SDS6 DRO υποστηρίζει σήματα υψηλής συχνότητας A / B έως 5 MHz και χρησιμοποιεί την τελευταία τεχνολογία SCM 16 bit.παρέχοντας ταχύτερες ταχύτητες μέτρησης και ένα πιο ομαλό σύστημα ελέγχουΚάθε άξονας προσφέρει 40 σημεία μη γραμμικής αντιστάθμισης για τη μείωση των σφαλμάτων.

Ενισχύστε τις λειτουργίες:

• Υπολογιστής:

Το DRO σας επιτρέπει να ρυθμίσετε τα δεκαδικά ψηφία σε τρεις, τέσσερις ή πέντε θέσεις, βελτιώνοντας την ακρίβεια του υπολογισμού.

• Αντιστάθμιση μη γραμμικού σφάλματος:

Παρέχει έως και 40 τμήματα μη γραμμικής αντιστάθμισης σφαλμάτων για τη βελτίωση της ακρίβειας της μηχανικής.

• Επιλογές δεκαδικών ψηφίων σε λειτουργία ίντσας:

Σε λειτουργία ιντσών, μπορείτε να επιλέξετε μεταξύ τεσσάρων ή πέντε δεκαδικών ψηφίων.

• Επικοινωνία:

Περιλαμβάνει έξοδο συμβατό με EDM.

Προδιαγραφές:

Πρόσθετη τάση:** AC 80V·260V· 50Hz·60Hz, με διάφορες διαθέσιμες επιλογές πλέγματος

Καταναλώσεις ισχύος:** 15VA

Θερμοκρασία λειτουργίας:** 0 ̇ 45°C

Θερμοκρασία αποθήκευσης:** -30 ∼70°C

Διάγνωση Σήμα εισόδου:** TTL/RS422 τετραγωνικό κύμα

Συχνότητα σήματος εισόδου:** Μέχρι 5 MHz

Μέγιστη ανάλυση για ψηφιακό μήκος οθόνης:** 5 μm (0,005 mm/0.0002")

Min Ανάλυση για την Digital Display Angle:** 0,0001/pulse

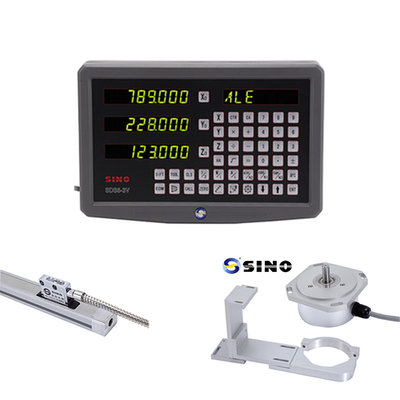

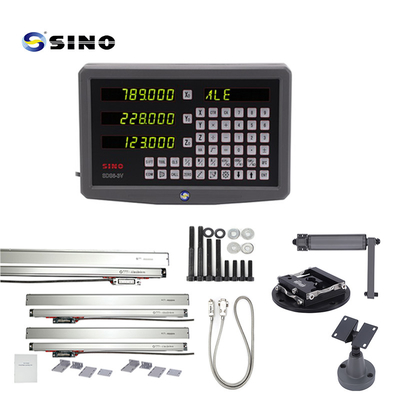

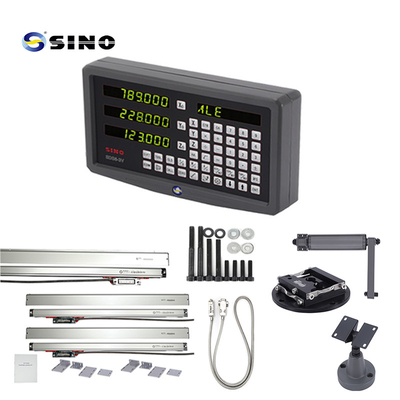

Εικόνα προϊόντος / φωτογραφίες:

Αντιστοίχιση διεπαφής εξόδου:

Μέγεθος:

Το ράφι στην εικόνα είναι προαιρετικό, όχι τυποποιημένο προϊόν.
