Λεπτομέρειες:
|
Ονομασία του αντικειμένου: | Σινώδης γραμμικός σχάρος | Λειτουργία: | Μηχανές τρύπησης/κολοκυστήρες/κόλλες/κέντρα επεξεργασίας |
---|---|---|---|
Διάστημα μέτρησης (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Υλικό: | Χάλυβα |
Απόφαση: | 0.1μm/0.5μm/1μm/5μm | Διατομή του σπιτιού ((mm): | 16*16/25*34/18*20/30*43/40*42 |
μέγιστη ταχύτητα: | 60 (M/min) | Προστασία σφράγισης: | IP53 |
Αποδόσεις: | RS422/TTL | περίοδος εγγύησης: | 1 έτος |
Ακριβότητα: | ±3μm/±5μm/±10μm ((L<1m; 20±1°C) | Σημείο αναφοράς: | Κάθε 50 mm, ένα |

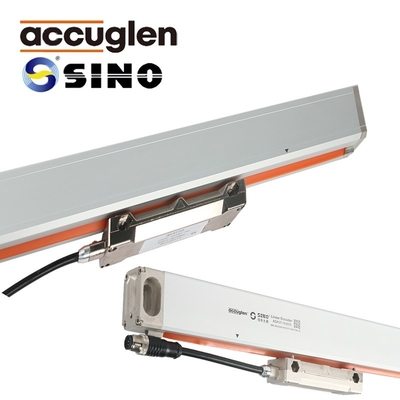

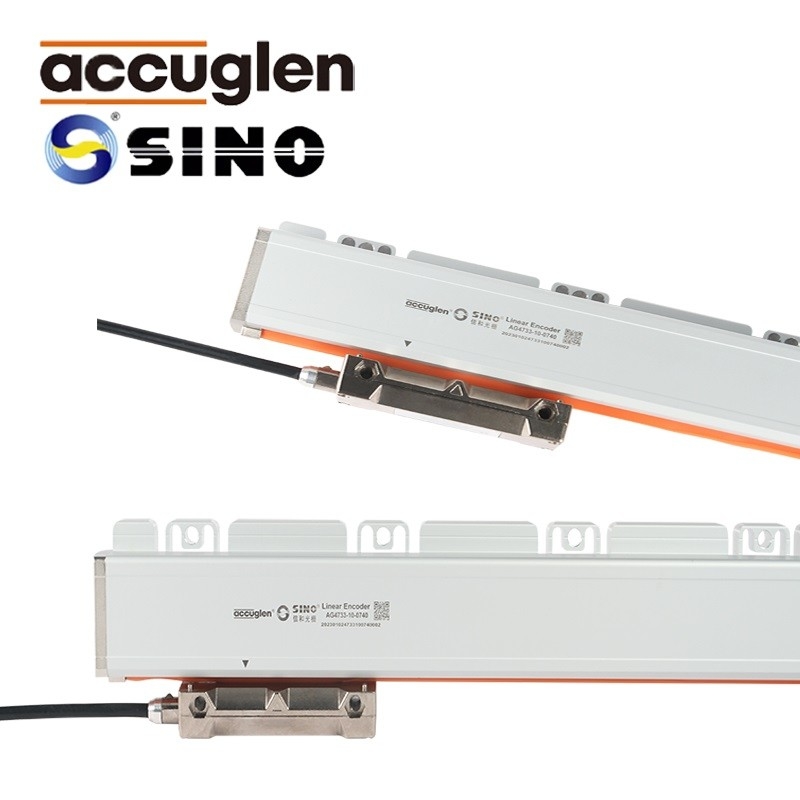

Κινέζικο κατασκευασμένο γραμμικό κωδικοποιητή σειράς KA
Συμπληρωματικό σύνολο κυκλωτών πλέγματος περιλαμβάνει:
βίδες, κάλυψη σκόνης, εγχειρίδιο λειτουργίας, γραμμική κλίμακα και εξαρτήματα εγκατάστασης
Σχήμα
1.KA-200:Ναυτότητα:±3μm/±5μm/±10μm ((L<1m· 20±1 °C),Μέρος μέτρησης: 30mm-360mm,Αποφασιστικότητα: 1μm/5μm
2.KA-300:Ναυτότητα:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Μέρος μέτρησης:70mm-1020mm,Αποφασιστικότητα:0.1μm/0.5μm/1μm/5μm
3.KA-500:Ακριβότητα:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Μέρος μέτρησης:70mm-470mm,Αποφασιστικότητα:0.5μm/1μm/5μm
4.KA-600:Ακριβότητα:±3μm/±5μm/±10μm(L<1m; 20±1 °C),Μέρος μέτρησης:1000mm-3000mm,Αποφασιστικότητα:0.1μm/0.5μm/1μm/5μm
5.KA-700:Ακριβότητα:±3μm/±5μm/±10μm(L<1m; 20±1 °C),Μέρος μέτρησης: 170mm-1240mm,Αποφασιστικότητα:0.1μm/0.5μm/1μm/5μm
Περιγραφή
1- Ταχύτητα αθλητισμού: 60 m/min
2Μεταφορά μεγάλων αποστάσεων: έως και 100 μέτρα μπορούν να διαιρεθούν
3Η κεφαλή ανάγνωσης αυξάνει τη μέγιστη επιτρεπόμενη ταχύτητα και επιτάχυνση κατά μήκος της κατεύθυνσης μέτρησης καθώς κινείται κατά μήκος μιας σιδηροτροχιάς καθοδήγησης με μικρή τριβή στο γυαλί,που παράγει ανώτερη κινητική ενέργεια προϊόντος.
4Το μαλακό μεταλλικό προστατευτικό περίβλημα των καλωδίων σήματος και το πολυεπίπεδο μονωτικό δίκτυο παρέχουν αξιόπιστη αδιάβροχη και ισχυρή αντιανταρακτική απόδοση.
5Το άκρο της φλούδας με χρωματοποίηση και το σώμα της φλούδας από αλουμινένιο κράμα προσφέρουν ανώτερες αντιβρογχικές επιδόσεις.
6Τα καλά κατασκευασμένα εξαρτήματα είναι εύκολο να εγκατασταθούν και να συντηρηθούν.
εγκατάσταση που χρησιμοποιεί κυλίνδρο πλέγματος πλήρους κάλυψης KA-200 με κάλυψη κυλίνδρου τύπου D, X και H
L0: Λειτουργικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση της τρύπας τοποθέτησης του κωδικοποιητή
L2: Συνολική διάσταση του κωδικοποιητή
Πληροφορίες:
Όλα τα γραμμικά ζυγαριά θα δοκιμαστούν πριν από την παράδοση.
