Λεπτομέρειες:
|
Ονομασία του αντικειμένου: | Σύστηματα DRO Γραμμική κλίμακα γυαλιού SINO KA600 1100-3000mm Υψηλής ακρίβειας οπτικός κωδικοποιητής | Εφαρμογή: | Σκηνοειδής κλίμακα γυαλιού πλέγματος σχεδιασμένη για συστήματα DRO (Digital Readout) |
---|---|---|---|
Χρήση: | ξελέπιασμα αισθητήρων θέσης | Προσαρμοσμένο μήκος: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
Διάρκεια: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | Υλικό: | Αλουμίνιο |
Λειτουργία: | Ηλεκτρονική μηχανή εκτόξευσης (EDM) /Ταχτομηχανή (Lathe) /Ταχτομηχανή (Slipping) /Ταχτομηχανή εκτόξε | Απόφαση: | 0.5/1/5 μm |
Λειτουργούσα υγρασία: | Ευρύ φάσμα | Παραγωγή σημάτων: | Τετάρτη |
Τύπος σημάτων: | Ανάλογο | ||
Υψηλό φως: | Συστήματα DRO Γραμμική κλίμακα γυαλιού,Σίνο KA600 Γραμμική κλίμακα γυαλιού |

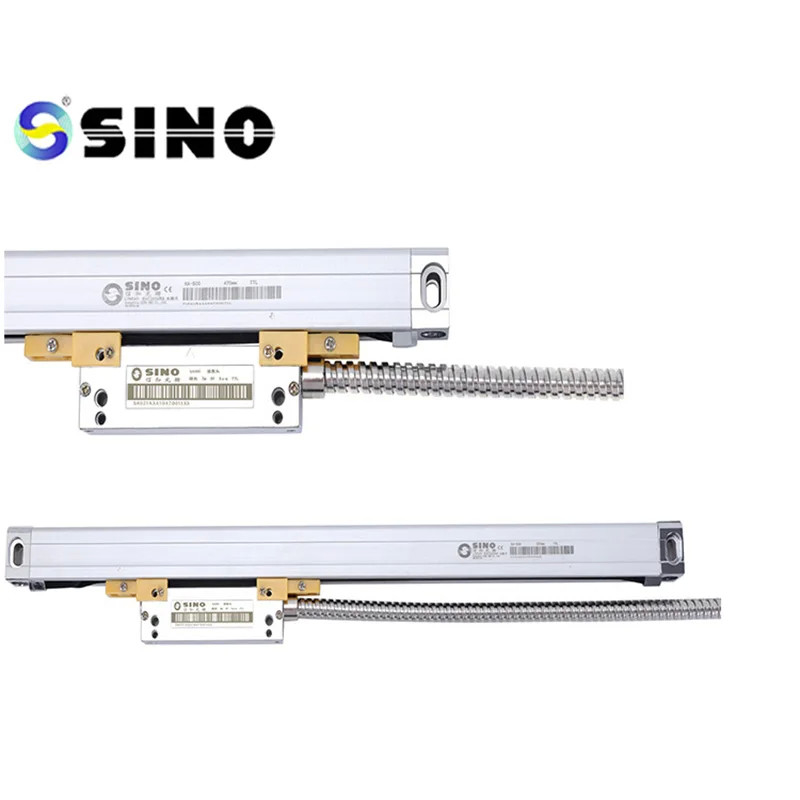

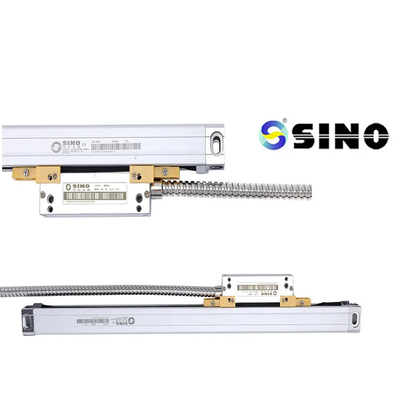

Συστήματα DRO Δισκία γραμμική κλίμακα γυαλιού 5um 1um 0.5um SINO KA600-1100mm Οπτικός κωδικοποιητής
Περιγραφή:
ΑναβάθμισηΗ μηχανή αλεύρι σας με τη γραμμική κλίμακα γυαλιού DRO Systems Grating, έναν υψηλής ακρίβειας οπτικό κωδικοποιητή που έχει σχεδιαστεί για τη βελτίωση της ακρίβειας των μετρήσεων και των δυνατοτήτων τοποθέτησης.Με μήκος 1100 mm και διαθέσιμες ανάλυσεις 5 μm, 1um, και 0,5um, αυτή η γραμμική κλίμακα γυαλιού προσφέρει versatΔιάφορες επιλογές μέτρησης
Χαρακτηριστικά:
Σκηνοειδής κλίμακα γυαλιού πλέγματος σχεδιασμένη για συστήματα DRO (Digital Readout)
Μέγεθος 1100 mm για διάφορες εφαρμογές σε φρεατομηχανές
Διαθέσιμες ανάλυσεις 5um, 1um και 0,5um για ακριβείς μετρήσεις
Η τεχνολογία οπτικού κωδικοποιητή επιτρέπει την ακριβή και αξιόπιστη τοποθέτηση
Πλεονεκτήματα
Βελτιώνει την ακρίβεια των μετρήσεων και την ακρίβεια στις εργασίες άλεσης
Παρέχει πολλαπλές επιλογές ανάλυσης για διαφορετικές απαιτήσεις εφαρμογής
Επιτρέπει την ακριβή τοποθέτηση και μέτρηση των γραμμικών κινήσεων
Συμβατό με συστήματα DRO για απρόσκοπτη ολοκλήρωση
Το πακέτο περιλαμβάνει:
Η γραμμική κλίμακα SINO KA600 είναι μια συσκευή μέτρησης ακρίβειας που χρησιμοποιείται συνήθως σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της μηχανικής, της κατασκευής και της μετρολογίας.Έχει σχεδιαστεί για να παρέχει ακριβείς και αξιόπιστες μετρήσεις γραμμικής μετατόπισης ή θέσης.
Η γραμμική κλίμακα KA600 χρησιμοποιεί ένα πρόσθετο σύστημα οπτικής κωδικοποίησης για τον προσδιορισμό της θέσης της κεφαλής ανάγνωσης της κλίμακας.Συνήθως αποτελείται από μια κλίμακα γυαλιού ή μετάλλου και ένα κεφάλι ανάγνωσης που κινείται κατά μήκος της κλίμακας καθώς το μετρούμενο αντικείμενο ή το εξαρτήμα μηχανής κινείταιΗ κεφαλή ανάγνωσης περιέχει μια φωτεινή πηγή και έναν φωτοηλεκτρικό αισθητήρα που ανιχνεύει τις βαθμίσεις ή τα σημάδια στην κλίμακα.
Σχήμα | Επενδύσεις | Επενδύσεις | L2 | Σχήμα | Επενδύσεις | Επενδύσεις | L2 |
Καύσιμο | 1000 | 1150 | 1170 | ΚΑ600-2100 | 2100 | 2250 | 2270 |
Καύσιμο | 1100 | 1250 | 1270 | ΚΑ600-2200 | 2200 | 2350 | 2370 |
Καύσιμο: | 1200 | 1350 | 1370 | ΚΑ600-2300 | 2300 | 2450 | 2470 |
Καύσιμο | 1300 | 1450 | 1470 | ΚΑ600-2400 | 2400 | 2550 | 2570 |
Καύσιμο | 1400 | 1550 | 1570 | ΚΑ600-2500 | 2500 | 2650 | 2670 |
Καύσιμο | 1500 | 1650 | 1670 | ΚΑ600-2600 | 2600 | 2750 | 2770 |
Επικεφαλής | 1600 | 1750 | 1770 | ΚΑ600-2700 | 2700 | 2850 | 2870 |
ΚΑ600-1700 | 1700 | 1850 | 1870 | Καύσιμο | 2800 | 2950 | 2970 |
ΚΑ600-1800 | 1800 | 1950 | 1970 | ΚΑ600-2900 | 2900 | 3050 | 3070 |
ΚΑ600-1900 | 1900 | 2050 | 2070 | Αξιολόγηση | 3000 | 3150 | 3170 |
ΚΑ600-2000 | 2000 | 2150 | 2170 | |
L0: Λειτουργικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση της τρύπας τοποθέτησης του κωδικοποιητή
L2: Συνολική διάσταση του κωδικοποιητή
Ο κωδικοποιητής KA-600, ο οποίος έχει σχεδιαστεί ειδικά για μεγάλα εργαλεία μηχανών, διαθέτει
Η υποστήριξη μπορεί να προστεθεί σε οποιαδήποτε θέση του κωδικοποιητή για να
Το μήκος είναι 1000~3000mm.
Πληροφορίες:
Όλα τα γραμμικά ζυγαριά θα δοκιμαστούν πριν από την παράδοση.
