Λεπτομέρειες:
|
Όνομα στοιχείων: | SINO γραμμικός κωδικοποιητής KA500-170mm | Εφαρμογή: | 5um γραμμικός οπτικός αισθητήρας κλίμακας |
---|---|---|---|
Χρήση: | Ξελεπιάζοντας αισθητήρας θέσης | Προσαρμοσμένο μήκος: | 70mm/120mm/170mm/220mm |
Μήκος: | 320mm/370mm/420mm/470mm | Υλικό: | Αργίλιο |
Λειτουργία: | Μηχανή EDM/Lathe/Grinding/Boring Machine/CNC | Ψήφισμα: | 0.5μm/1μm/5μm |
Υψηλό φως: | Ψηφιακό κιτ DRO 2 αξόνων LCD,κιτ DRO γραμμικής κλίμακας 2 αξόνων |

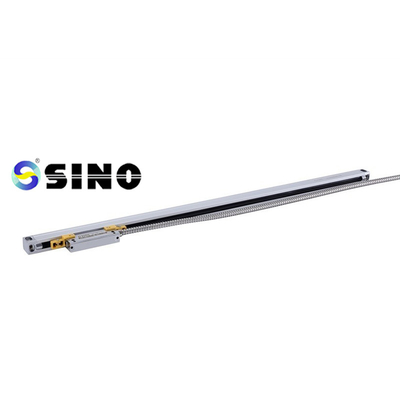

Ψηφιακή οθόνη ανάγνωσης LCD κιτ DRO 2 αξόνων Χάρακας γυάλινης ζυγαριάς οπτικού αισθητήρα γραμμικής κλίμακας 5um για μηχανή φρεζαρίσματος τόρνου
Ειδικά σχεδιασμένος για εργαλειομηχανές με περιορισμένο χώρο εγκατάστασης και λειτουργίας είναι ο mini-encoder KA-500.Οι απαιτήσεις θέσης από τους πελάτες μπορούν να ικανοποιηθούν.Το μέγεθος είναι 70 επί 470 χιλιοστά.
Το πακέτο περιλαμβάνει:
Σχάρα γραμμικής κλίμακας, 1 τεμάχιο, KA500-170mm
Υπάρχει ανάλυση 0,5um/1um/5um.
Ανάλογα με τις απαιτήσεις των πελατών, μπορούν να προσφερθούν προσαρμοσμένα μήκη κωδικοποιητή (L0). (Μήκος: 70-470 mm)
Μοντέλο | L0 | L1 | L2 | Μοντέλο | L0 | L1 | L2 |
ΚΑ500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
ΚΑ500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
ΚΑ500-170 | 170 | 272 | 282 | ΚΑ500-420 | 420 | 522 | 532 |
ΚΑ500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Αποτελεσματικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση οπής στερέωσης κωδικοποιητή
L2: Συνολική διάσταση κωδικοποιητή
Οδηγίες λειτουργίας
Είναι απαραίτητο ο χρήστης να διαβάσει τη Γενική Περιγραφή, Θέματα Ασφαλείας και
όλο το περιεχόμενο του Κεφαλαίου 1 3.
Εκτός από τα Θέματα Ασφαλείας, τη Γενική Περιγραφή και όλες τις πληροφορίες που περιέχονται
Για εγκατάσταση, δοκιμή και συντήρηση, οι ειδικοί πρέπει να τηρούν πιστά τα Κεφάλαια 1 έως 3.
κατανοήστε κάθε ιδέα από τα κεφάλαια 4-5.
Η σειρά ολοκληρωμένων κυκλωμάτων SINO KA είναι τα μόνα που καλύπτονται σε αυτό το εγχειρίδιο λειτουργίας.
γραμμική κωδικοποίηση.
4. Διαβάστε τις συμβουλές ασφαλείας που αναφέρονται παρακάτω.Περιλαμβάνει κρίσιμες λεπτομέρειες σχετικά με
Προσέξτε όταν χρησιμοποιείτε τον γραμμικό κωδικοποιητή σας.
Λεπτομερής πληροφορία:
Όλες οι γραμμικές κλίμακες θα δοκιμαστούν πριν από την παράδοση.Εδώ είναι ένα δείγμα της αναφοράς δοκιμής μιας ζυγαριάς.
