| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Υψηλό φως: | Ψηφιακή ένδειξη γραμμικής κλίμακας 120 mm για τόρνο,ψηφιακή ένδειξη γραμμικής κλίμακας |
||

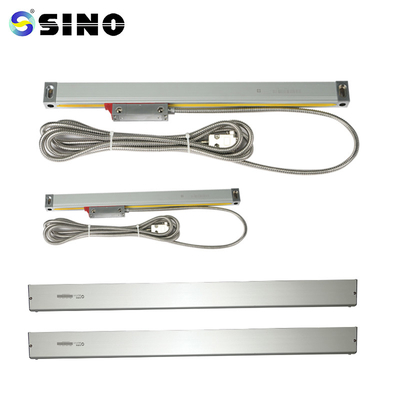

SINO KA300-120MM-5UM Ψηφιακή ένδειξη μικρής γραμμικής κλίμακας για μηχανή φρέζας με διάτρηση μικρού τόρνου
Ο mini-encoder KA-500 δημιουργήθηκε ειδικά για εργαλειομηχανές με περιορισμένο χώρο εγκατάστασης και λειτουργίας.Οι πελάτες με απαιτήσεις θέσης μπορούν να ικανοποιήσουν τις απαιτήσεις τους.Οι διαστάσεις είναι 70 x 470 mm.
Το πακέτο περιλαμβάνει:
Σχάρα γραμμικής κλίμακας, 1 τεμάχιο, KA500-170mm
Υπάρχει ανάλυση 0,5um/1um/5um.
Ανάλογα με τις απαιτήσεις των πελατών, μπορούν να προσφερθούν προσαρμοσμένα μήκη κωδικοποιητή (L0). (Μήκος: 70-470 mm)
| Μοντέλο | L0 | L1 | L2 | Μοντέλο | L0 | L1 | L2 |
| ΚΑ500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| ΚΑ500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| ΚΑ500-170 | 170 | 272 | 282 | ΚΑ500-420 | 420 | 522 | 532 |
| ΚΑ500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Αποτελεσματικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση οπής στερέωσης κωδικοποιητή
L2: Συνολική διάσταση κωδικοποιητή
Οδηγίες λειτουργίας
Ο χρήστης πρέπει να περάσει από τη Γενική Περιγραφή, Θέματα Ασφαλείας και
το σύνολο του περιεχομένου 3 του Κεφαλαίου 1.
2. Εκτός από τη Γενική Περιγραφή, τα Θέματα Ασφάλειας και όλα τα δεδομένα που περιλαμβάνονται
Τα κεφάλαια 1 έως 3 πρέπει να ακολουθούνται προσεκτικά από τους ειδικούς για εγκατάσταση, δοκιμή και συντήρηση.
κατανοήστε κάθε έννοια από τα κεφάλαια 4-5.
Αυτό το εγχειρίδιο λειτουργίας καλύπτει μόνο τη σειρά ολοκληρωμένων κυκλωμάτων SINO KA.
γραμμικά κωδικοποιημένα.
4. Διαβάστε τις συστάσεις ασφαλείας που παρέχονται παρακάτω.Περιέχει βασικές πληροφορίες για
Χρησιμοποιήστε προσεκτικά τον γραμμικό κωδικοποιητή σας.
Λεπτομερής πληροφορία:
Όλες οι γραμμικές κλίμακες θα δοκιμαστούν πριν από την παράδοση.Εδώ είναι ένα δείγμα της αναφοράς δοκιμής μιας ζυγαριάς.
