Λεπτομέρειες:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| Υψηλό φως: | Κωδικοποιητής γραμμικής κλίμακας 5um,120mm Μήκος ταξιδιού Γραμμικός κωδικοποιητής κλίμακας |
||

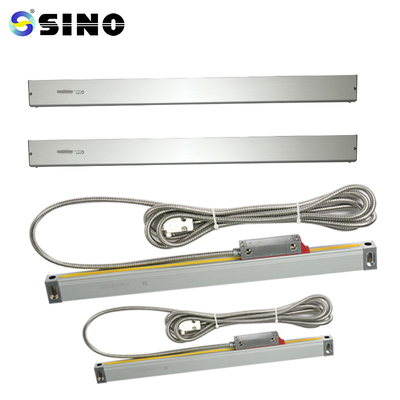

Οπτικός γραμμικός κωδικοποιητής ζυγαριάς 5um 120mm Μήκος διαδρομής για Μηχάνημα Τόρνου Ψηφιακού συστήματος ανάγνωσης 3 αξόνων 2
Ειδικά σχεδιασμένος για εργαλειομηχανές με περιορισμένο χώρο εγκατάστασης και λειτουργίας είναι ο mini-encoder KA-500.Είναι δυνατό να ικανοποιηθούν οι ανάγκες των πελατών που έχουν κριτήρια θέσης.Το μήκος είναι 70 x 470 mm.
Το πακέτο περιλαμβάνει:
Σχάρα γραμμική ζυγαριά, 1 τεμάχιο, KA500-120mm
Διατίθεται ανάλυση 0,5/1/5 m.
Προσαρμοσμένα μήκη κωδικοποιητή (L0) μπορούν να παρέχονται με βάση τις ανάγκες των καταναλωτών. (Μήκος: 70-470 mm)
| Μοντέλο | L0 | L1 | L2 | Μοντέλο | L0 | L1 | L2 |
| ΚΑ500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| ΚΑ500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| ΚΑ500-170 | 170 | 272 | 282 | ΚΑ500-420 | 420 | 522 | 532 |
| ΚΑ500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Αποτελεσματικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση οπής στερέωσης κωδικοποιητή
L2: Συνολική διάσταση κωδικοποιητή
Οδηγίες λειτουργίας
Είναι απαραίτητο ο χρήστης να διαβάσει τη Γενική Περιγραφή, Θέματα Ασφαλείας και
όλο το περιεχόμενο του Κεφαλαίου 1 3.
2. Εκτός από τη Γενική Περιγραφή, τα Θέματα Ασφαλείας και όλες τις πληροφορίες που περιέχονται
Οι ειδικοί πρέπει να ακολουθούν σχολαστικά τα Κεφάλαια 1 έως 3 για εγκατάσταση, δοκιμή και επισκευή.
κατανοήστε κάθε ιδέα από τα κεφάλαια 4-5.
Μόνο η σειρά ολοκληρωμένων κυκλωμάτων SINO KA καλύπτεται από αυτόν τον οδηγό λειτουργίας.
κωδικοποιημένα γραμμικά.
4. Διαβάστε τις συμβουλές ασφαλείας που αναφέρονται παρακάτω.Περιλαμβάνει κρίσιμες λεπτομέρειες σχετικά με
Κάντε ασφαλή χρήση του γραμμικού κωδικοποιητή σας.
Λεπτομερής πληροφορία:
Όλες οι γραμμικές κλίμακες θα δοκιμαστούν πριν από την παράδοση.Εδώ είναι ένα δείγμα της αναφοράς δοκιμής μιας ζυγαριάς.
