Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Υψηλό φως: | Οπτικός κωδικοποιητής Glass Linear Scale,Glass Linear Scale για ψηφιακή ανάγνωση |

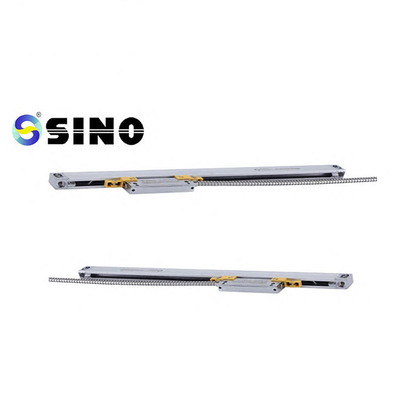

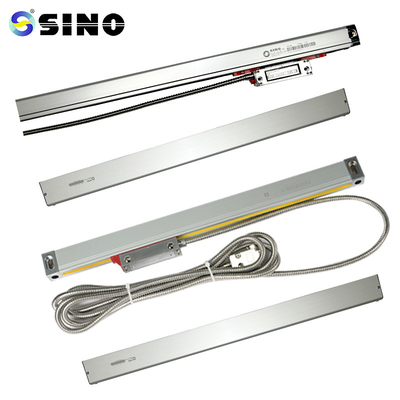

SINO KA500 Optical Encoder Glass Linear Scale CNC Linear Encoder Scale for Digital Readout
Το KA-500 είναι ένας μικρός κωδικοποιητής που δημιουργήθηκε ειδικά για εργαλειομηχανές με περιορισμένες περιοχές εγκατάστασης και εργασίας.Οι πελάτες με συγκεκριμένες ανάγκες θέσης μπορούν να ικανοποιήσουν τις ανάγκες τους.Το μέγεθος είναι 70 mm επί 470 mm.
Το πακέτο περιλαμβάνει:
Γυάλινη γραμμική ζυγαριά, 1 τεμάχιο, KA500-470mm
Διατίθεται ανάλυση 0,5/1/5 m.
Προσαρμοσμένα μήκη κωδικοποιητή (L0) μπορούν να παρέχονται με βάση τις ανάγκες των καταναλωτών. (Μήκος: 70-470 mm)
Μοντέλο | L0 | L1 | L2 | Μοντέλο | L0 | L1 | L2 |
ΚΑ500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
ΚΑ500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
ΚΑ500-170 | 170 | 272 | 282 | ΚΑ500-420 | 420 | 522 | 532 |
ΚΑ500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Αποτελεσματικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση οπής στερέωσης κωδικοποιητή
L2: Συνολική διάσταση κωδικοποιητή
Οδηγίες λειτουργίας
Ο χρήστης πρέπει να διαβάσει τη Γενική Περιγραφή, τα Θέματα Ασφαλείας και
όλα τα περιεχόμενα του Κεφαλαίου 1 3.
2. Εκτός από τη Γενική Περιγραφή, τα Θέματα Ασφάλειας και το σύνολο των πληροφοριών στο
Οι τεχνικοί για την εγκατάσταση, τη δοκιμή και την επισκευή πρέπει να ακολουθούν προσεκτικά τα Κεφάλαια 1 έως 3.
κατανοήσετε κάθε ενότητα των Κεφαλαίων 4–5.
3. Μόνο η σειρά ολοκληρωμένων κυκλωμάτων KA της SINO καλύπτονται από αυτές τις οδηγίες λειτουργίας.
ο γραμμικός κωδικοποιητής.
Αφιερώστε λίγο χρόνο για να διαβάσετε τους παρακάτω λόγους ασφαλείας.Περιέχει ζωτικής σημασίας λεπτομέρειες για
χρήση του γραμμικού κωδικοποιητή σας με ασφάλεια.
Λεπτομερής πληροφορία:
Όλες οι γραμμικές κλίμακες θα δοκιμαστούν πριν από την παράδοση.Εδώ είναι ένα δείγμα της αναφοράς δοκιμής μιας ζυγαριάς.
