Λεπτομέρειες:
|
Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Υψηλό φως: | Γραμμικός κωδικοποιητής Glass Linear CNC Linear Encoder,1um Glass Linear CNC Linear Encoder |

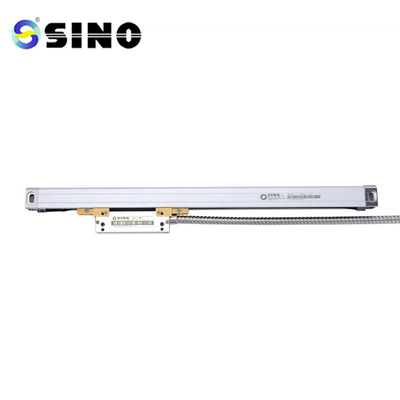

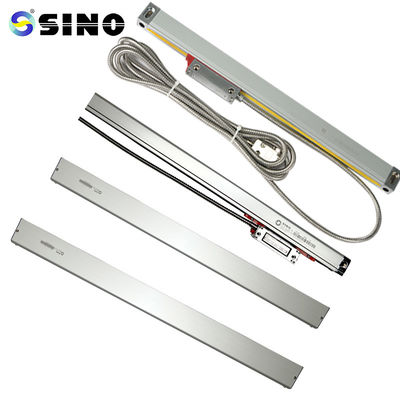

5um/1um/0,5um SINO KA500 Glass Linear Scale CNC Linear Encoder Scale for Digital Readout
Το KA-500 είναι ένας μίνι-κωδικοποιητής ειδικά σχεδιασμένος για την εργαλειομηχανή που έχει χαμηλή
μέγεθος εγκατάστασης και μικρός χώρος λειτουργίας.Μπορεί να καλύψει τις ανάγκες αυτών των πελατών
που έχουν απαιτήσεις για θέση.Το μήκος είναι 70~470mm.
Το πακέτο περιλαμβάνει:
Γυάλινη γραμμική ζυγαριά, 1 τεμάχιο, KA500-470mm
Διατίθεται ανάλυση 0,5/1/5 m.
Προσαρμοσμένα μήκη κωδικοποιητή (L0) μπορούν να παρέχονται με βάση τις ανάγκες των καταναλωτών. (Μήκος: 70-470 mm)
Μοντέλο | L0 | L1 | L2 | Μοντέλο | L0 | L1 | L2 |
ΚΑ500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
ΚΑ500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
ΚΑ500-170 | 170 | 272 | 282 | ΚΑ500-420 | 420 | 522 | 532 |
ΚΑ500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Αποτελεσματικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση οπής στερέωσης κωδικοποιητή
L2: Συνολική διάσταση κωδικοποιητή
Οδηγίες λειτουργίας
1. Πριν από τη χρήση, ο χρήστης πρέπει να διαβάσει τη Γενική Περιγραφή, Θέματα Ασφαλείας και
όλα τα περιεχόμενα στο Κεφάλαιο 1 ~ 3.
2. Εκτός από τη Γενική Περιγραφή, τα Θέματα Ασφαλείας και όλα τα περιεχόμενα
Κεφάλαιο 1 ~ 3, οι τεχνικοί για την εγκατάσταση, τη δοκιμή και την επισκευή πρέπει να διεξοδικά
κατανοήστε όλα τα περιεχόμενα του Κεφαλαίου 4~5.
3. Αυτές οι Οδηγίες Λειτουργίας ισχύουν μόνο για την ολοκληρωμένη σειρά KA της SINO
γραμμικός κωδικοποιητής.
4. Παρακαλούμε διαβάστε τα ζητήματα ασφάλειας παρακάτω.Είναι κρίσιμες πληροφορίες που σχετίζονται με
ασφαλής χρήση του γραμμικού κωδικοποιητή σας.
Λεπτομερής πληροφορία:
Όλες οι γραμμικές κλίμακες θα δοκιμαστούν πριν από την παράδοση.Εδώ είναι ένα δείγμα της αναφοράς δοκιμής μιας ζυγαριάς.
