Λεπτομέρειες:
|
Ονομασία του αντικειμένου: | SINO οπτική γραμμική κλίμακα KA500 | Εφαρμογή: | Γραμμικός κωδικοποιητής με την ψηφιακή ανάγνωση |
---|---|---|---|
Χρήση: | Ξελεπιάζοντας αισθητήρας θέσης | Προσαρμοσμένο μήκος: | 70mm/120mm/170mm/220mm |
Διάρκεια: | 320mm/370mm/420mm/470mm | Υλικό: | Αλουμίνιο |
Λειτουργία: | EDM/Lathe/Grinding/Boring μηχανή | Ψήφισμα: | 0.5/1/5 μm |
Υψηλό φως: | SINO KA500 Glass Linear Scale,CNC Encoder Glass Linear Scale |

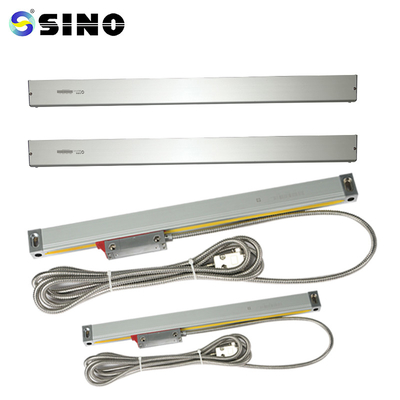

SINO KA500 γυάλινη γραμμική κλίμακα CNC γραμμική κώδικας κώδικα για Lectura Digital 5um
Η συσκευασία περιέχει:
Γραμμική κλίμακα γυαλιού, KA500-470mm, 1 κομμάτι
Διαθέσιμη ανάλυση: 0,5/1/5 m.
Σύμφωνα με τις απαιτήσεις των χρηστών, μπορούν να προσφέρονται προσαρμοσμένα μήκη κωδικοποιητή (L0).
Η θέση της κεφαλής ανάγνωσης της γραμμικής κλίμακας KA500 προσδιορίζεται με τη χρήση μιας τεχνικής πρόσθετης οπτικής κωδικοποίησης.αποτελείται από κλίμακα γυαλιού ή μετάλλου και κεφαλή ανάγνωσης που κινείται κατά μήκος της κλίμακας συγχρονισμένα με την κίνηση του μετρούμενου μέρους ή αντικειμένου του μηχανήματοςΟι βαθμίσεις ή τα σημάδια στην κλίμακα ανιχνεύονται από τον φωτοηλεκτρικό αισθητήρα του κεφαλιού ανάγνωσης και την πηγή φωτός.
Σχήμα | Επενδύσεις | Επενδύσεις | L2 | Σχήμα | Επενδύσεις | Επενδύσεις | L2 |
ΚΑ500-70 | 70 | 172 | 182 | ΚΑ500-320 | 320 | 422 | 432 |
ΚΑ500-120 | 120 | 222 | 232 | ΚΑ500-370 | 370 | 472 | 482 |
Κατηγορία: | 170 | 272 | 282 | ΚΑ500-420 | 420 | 522 | 532 |
Κατηγορία: | 220 | 322 | 332 | Ειδικότερα: | 470 | 572 | 582 |
ΚΑ500-270 | 270 | 372 | 382 |
L0: Λειτουργικό μήκος μέτρησης του κωδικοποιητή L1: Διάσταση της τρύπας τοποθέτησης του κωδικοποιητή
L2: Συνολική διάσταση του κωδικοποιητή
Πληροφορίες:
Όλα τα γραμμικά ζυγαριά θα δοκιμαστούν πριν από την παράδοση.
