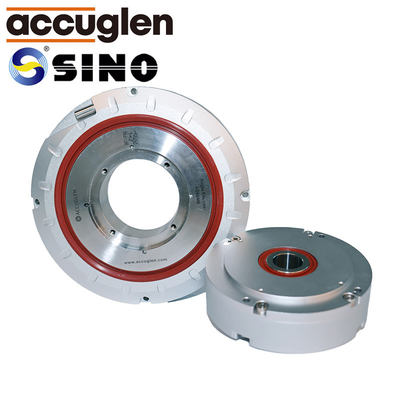

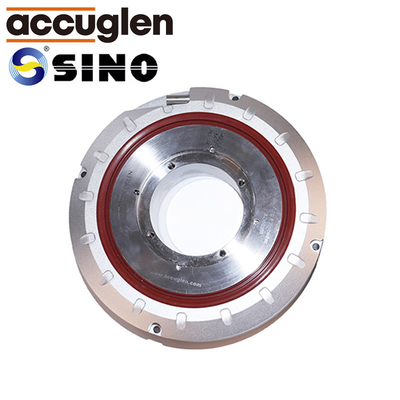

ΣΥΝΟ Σφραγισμένοι κωδικοποιητές αυξητικής γωνίας AD-100MA-C29ISO9001 για το άλεμα του γρανάζιου του γρανάζιου Οπτικός κωδικοποιητής γωνίας
ISO9001 Σφραγισμένοι αποκωδικοποιητές απόλυτης γωνίας AD-100MA-C29 Κωδικοποιητής οπτικής γωνίας Granding για το γρανάζιο
Ο όρος κωδικοποιητής γωνίας χρησιμοποιείται συνήθως για να περιγράψει κωδικοποιητές που έχουν ακρίβεια από ± 5° έως ± 10° και αριθμό γραμμών άνω των 5000.Προαιρετικοί κωδικοποιητές γωνίας όταν απαιτείται μέτρηση γωνίας με ακρίβεια λίγων δευτερολέπτων.
Η βασική αρχιτεκτονική των σφραγισμένων κωδικοποιητών γωνίας έχει τρία κύρια συστατικά: ολοκληρωμένο ρουλέν, κούφιο άξονα και ολοκληρωμένη σύνδεση στατορ.Περιβάλλει τα πιο ευαίσθητα στοιχεία του κωδικοποιητή, προστατεύοντάς τα από οποιαδήποτε μόλυνση μπορεί να είναι παρούσα(προστασία IP54).
Αριθμός AD υψηλού επιπέδουοι κωδικοποιητές γωνίας με ολοκληρωμένο ρουλένιο χαρακτηρίζονται ιδίως από πολύ υψηλή ακρίβεια του συστήματοςστην παγκόσμια αγορά.Το ολοκληρωμένο ρουλεμάν των κωδικοποιητών εξαλείφει κάθε επίδραση στην ακρίβεια της μέτρησης από το ρουλεμάν των εξαρτημάτων της μηχανής.ΗΕνσωματωμένος στατήραςΗ σύνδεση επεκτείνει το εύρος εφαρμογής της αξιωτικής εγκατάστασης σε 0,5 mm, γεγονός που μειώνει τη δυσκολία επεξεργασίας και συναρμολόγησης που σχετίζεται μεΣυσκευές.
Ο κωδικοποιητής σφραγισμένης γωνίας της σειράς AD του μοντέλου υιοθετεί την αρχή λειτουργίας της οπτικής σάρωσης και δύο τύπους μεθόδων μέτρησης: πρόσθετη και απόλυτη.Η υψηλής ποιότητας έκδοση σήματος της μεθόδου φωτοηλεκτρικής σάρωσης και μια ποικιλία μεθόδων φωτολιθογραφίας καθιστούν τις χαραγμένες γραμμές ομοιόμορφες, τις άκρες πιο καθαρές και την ακρίβεια υψηλότερη.
Στην μέθοδο σταδιακής μέτρησης, οι προδιαγραφές για το δίκτυο με ίση απόσταση είναι 36000,18000,9000παλμοί εξόδου ανά στροφήΤο πλέγμα περιέχει επίσης ένα κανάλι αναφοράς με ένα ή περισσότερα σημεία αναφοράς ανά στροφή (κωδικοποιημένα απόσταση 20, 36 ή 72 σημεία αναφοράς).Η μέτρηση καθορίζει την απόλυτη θέση όσον αφορά τον αριθμό των σταδιακών σημάτων σε σχέση με τα σημεία αναφοράς..
Τυπικό πεδίοΕφαρμογέςΚεφαλοκέφαλοι και rΤραπεζάκιαμηχανές εργαλείων,Άξονες C των στροφών, τηλεσκόπια,συνεργατικόrοβωτικές βραχίονες,και σε πολλούς άλλους τομείς.
Προειδοποίηση για την ασφάλεια
Το παρόν εγχειρίδιο χρήσης προορίζεται να καθοδηγεί το τεχνικό προσωπικό που συμμετέχει στην εγκατάσταση και την έναρξη λειτουργίας.Η εγγύηση θα χαθεί λόγω μη εξουσιοδοτημένης τροποποίησης και μη εξουσιοδοτημένης χρήσης..
Η Nordon Corporation παρέχει επίσης γραμμική κλίμακα, κωδικοποιητή κλπ. που απαιτούνται για άλλες διαφορετικές εφαρμογές, συμπεριλαμβανομένων:
- Μηχανή εργαλείου χειροκίνητης χειραγώγησης
- Μηχανές εργαλείων βαριάς χρήσης
- Υδραυλικός εξοπλισμός
προδιαγραφές
| Τμήμα |
AD-100MA-C29 |
| Μέγεθος άξονα D1 |
100g7 ((- 0,010/- 0,040) |
| D2 |
120 |
| Δ3 |
200 |
| D4 |
188 |
| D5 |
115 |
| D6 |
106 |
| D7 |
M100*1 |
| D8 |
180 |
| H1 |
39 |
| H2 |
3.5 |
| H3 |
32.5 |
| H4 |
6.5 |
| Μ |
4*M4*30 |
Φωτογραφία
Γενικές ερωτήσεις
Ε: Πότε θα παραδοθεί;
Α: 5-8 ημέρες
Ε2: Μπορώ να ρίξω μια ματιά στο δείγμα;
Α: Βεβαίως, μπορούμε να σας στείλουμε μια φωτογραφία δείγματος του προϊόντος, έτσι ώστε να μπορείτε να ελέγξετε την ποιότητα.
Ε3: Πόσο καιρό εγγυάται η ποιότητα του προϊόντος;
Α: Προσφέρουμε ένα έτος εγγύηση για το προϊόν μας, και το προϊόν μας έχει αυστηρές δοκιμές ποιότητας.
Ε4: Είναι αποδεκτό να εκτυπώσω το λογότυπό μου στο προϊόν;
Απ: Ναι. Παρακαλούμε ενημερώστε μας επίσημα πριν από την παραγωγή μας και επιβεβαιώστε το σχέδιο πρώτα με βάση το δείγμα μας.
Ε5: Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Απ: Συχνά αποστέλλουμε με DHL, UPS, FedEx ή TNT. Συνήθως διαρκεί 5-8 ημέρες για να φτάσει.
Ε6: Πώς μπορώ να κάνω την πληρωμή εδώ;
Μπορείτε να το τοποθετήσετε εδώ μέσω της ασφάλειας της Alibaba και να πληρώσετε με πιστωτική κάρτα και T / T.
